Монтажная схема щита: пример
Монтажная схема нужна тому, кто собирает шкаф отвёрткой, а не читает проект в кабинете. На ней важно видеть ряд, модуль, порядок аппаратов, гребёнку, шины и маркировку. Если лист этого не показывает, он бесполезен именно в цехе и на объекте.
Чем монтажная схема отличается от однолинейки
Однолинейная схема отвечает на вопрос «что и чем защищено», а монтажная — «где именно это стоит и как это собрать». Поэтому на монтажке важны реальные модули, последовательность аппаратов, перемычки, гребёнки и точки присоединения. Именно она помогает избежать ситуации, когда хороший лист Э3 не превращается в удобный и обслуживаемый щит.
Если сначала выпустить только однолинейку, а раскладку дорисовать позже, часто всплывают проблемы с местом и логикой обслуживания. По этой причине практичнее собирать щит как модель, а уже затем получать и однолинейную схему, и монтажную раскладку из одного источника данных.

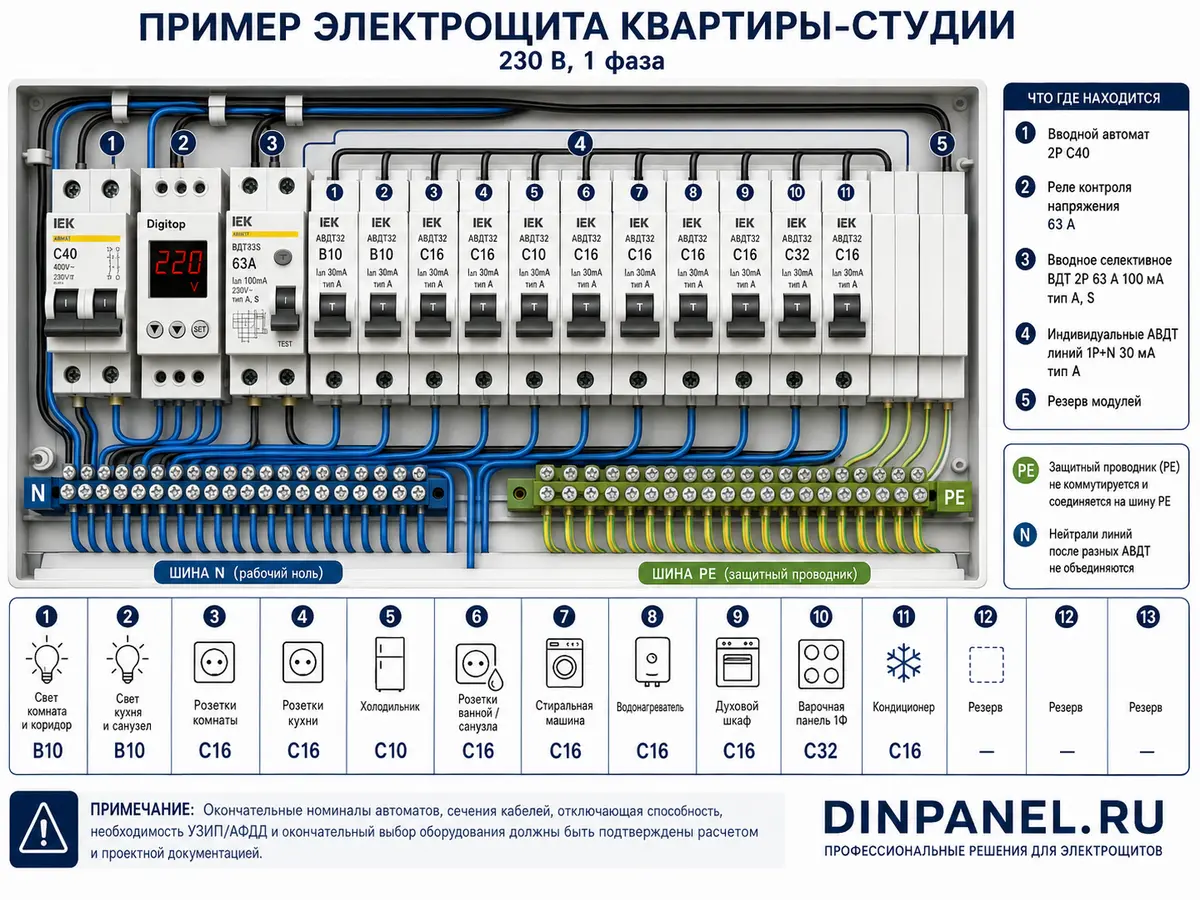

| Ряд | Позиции | Аппараты | Модули |
|---|---|---|---|
| Ряд 1 | 1–2 | Вводной автомат 2P C40 | 2 |
| Ряд 1 | 3–4 | Реле напряжения 63 А | 2 |
| Ряд 1 | 5–6 | УЗО 63 А / 100 мА | 2 |
| Ряд 1 | 7–10 | Автоматы света и розеток, гребёнка 1P | 4 |
| Ряд 1 | 11–12 | УЗО 40 А / 30 мА | 2 |
| Ряд 2 | 1–4 | Кухня, ПММ, стиральная машина, кондиционер | 4 |
| Ряд 2 | 5–6 | Дифавтомат ванная C16 / 30 мА | 2 |
| Ряд 2 | 7–8 | Автомат варочной панели C32 2P | 2 |
| Ряд 2 | 9–12 | Резерв и сервисный автомат | 4 |
Порядок аппаратов на рейке
Бытовая логика проста: вводная часть слева или сверху, общая защита рядом, потом секции по группам. Но внутри этой простоты есть нюансы. Если ставите одно УЗО на несколько автоматов, лучше держать их рядом, чтобы не тянуть петли по всему корпусу. Если используется гребёнка, автоматы одной секции должны идти подряд и совпадать по типу подключения.
Не стоит раскладывать аппарат только по красоте фасада. Для сборки важнее, чтобы фазные и нулевые проводники шли короткими понятными трассами, а обслуживание не требовало разбирать полщита. В корпусах на 24 модуля это особенно заметно — подробный пример есть на странице щит на 24 модуля: схема.
Поставить УЗО на одном ряду, а связанные с ним автоматы — на другом, потому что «там осталось место». Потом внутри щита появляются длинные перемычки, пересечения и неудобный доступ к зажимам. Если секция общая, держите её компактно и логично.
Маркировка, гребёнка и пластрон
Хорошая монтажная схема показывает не только ряд, но и обозначение аппарата: 1QF1, 1QF2, 1QFD1 и так далее. Эти же обозначения должны уйти в спецификацию и на наклейки пластрона. Иначе на объекте мастер видит один порядок на листе, другой на лицевой панели и третий в BOM. При выпуске документации полезно заранее решить, будет ли маркировка совпадать с порядком слева направо или с логикой цепей — и не смешивать оба подхода.
Гребёнку тоже лучше отражать явно. Если в ряду стоят четыре автомата под одним УЗО, стоит показать общую секцию питания, а не надеяться, что сборщик «и так поймёт». В этом отношении онлайн-раскладка выигрывает у нарисованной от руки схемы: по модели видно фактическую последовательность модулей и остаток места.
Когда монтажная схема уже плохая, даже если щит влез
Факт, что все модули физически поместились в корпус, ещё ничего не гарантирует. Бывает, что щит набит без резерва, нулевые шины стоят впритык, проводники пересекают друг друга, а доступ к нижним клеммам УЗО перекрыт соседним рядом. Для частного мастера это означает лишние 30–40 минут на сборке, для цеха — серийную потерю времени на каждом шкафу.
Поэтому после раскладки полезно сразу проверить, как из неё родится спецификация электрощита и не просится ли корпус на шаг больше. В ряде случаев взять 36 модулей вместо 24 дешевле, чем потом мучиться с проводкой и сервисом.
Если вы смотрите на монтажную схему и можете за 10 секунд объяснить, где ввод, где общая защита, где группы и как пойдёт разводка — схема сделана нормально. Если приходится гадать, лист уже требует переработки.
Частые вопросы
Чем монтажная схема отличается от однолинейной?
Монтажная показывает физическое расположение и сборку, однолинейная — состав цепей и электрические связи. Они дополняют друг друга, но не заменяют.
В каком порядке ставить аппараты на DIN-рейке?
Сначала ввод и общие аппараты, затем секции по группам с понятной логикой гребёнки и разводки. Главное — компактность секций и удобство обслуживания.
Нужно ли подписывать модули и пластрон?
Да, иначе обслуживание и поиск нужной линии замедляются в разы. Маркировка должна совпадать между монтажной схемой, фасадом и спецификацией.
Как понять, что щит реально влезает в корпус?
Нужно считать модули каждого аппарата, оставлять резерв и смотреть не только на сумму модулей, но и на возможность удобной внутренней разводки.
